솔리드 웍스 2D 도면 기하 공차, 치수 공차, 거칠기 기입 방법

솔리드 웍스 2D 도면 기하 공차, 치수 공차, 거칠기 기입 방법을 알아 봅시다.

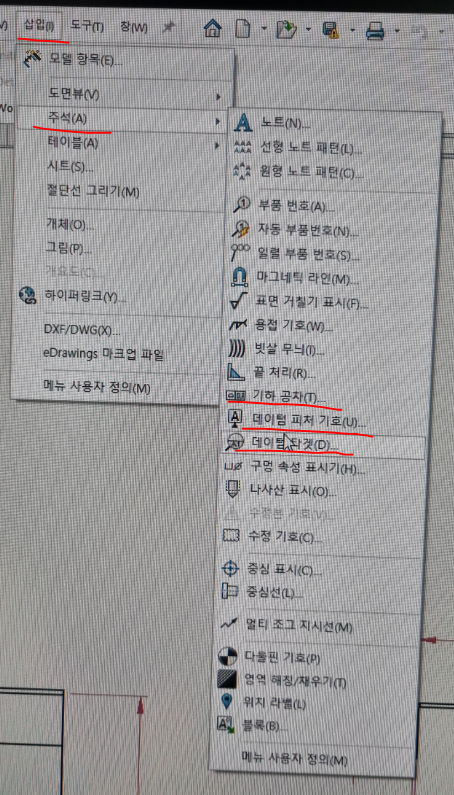

우선 메뉴 삽입 -> 주석 을 클릭하면 아래 그림과 같이 삽입 할 수 있는 메뉴가 나타납니다.

우리가 필요한 기하공차, 데이텀이 있음을 확인 할 수있습니다.

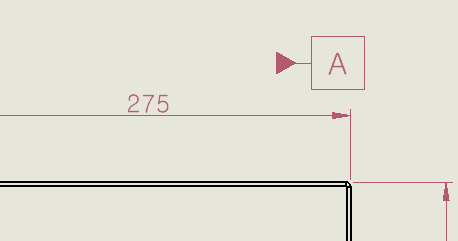

기하공차 기입하기 전에 데이텀이 필요하다면 데이텀 먼저 삽입 해 봅시다

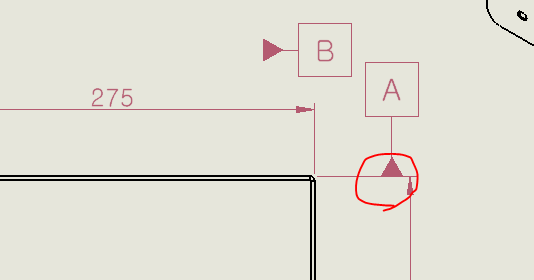

마우스가 옮겨가면서 삼각형 형상이 자동으로 변경됩니다.

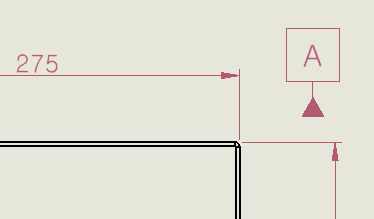

치수선에 클릭하면 자동으로 접지가 되고 데이텀 기준을 위로 할지 아래로 할지 커서를 옮겨서 클릭하면 됩니다.

"A" 데이텀을 변경 하고 싶다면 더블클릭해서 라벨 설정에서 변경 가능합니다.



===============================================================

기하공차는 데이텀보다 조금 어렵습니다.

기본적으로 기하공차 원리를 이해하고 작성하는 것을 추천 드립니다.

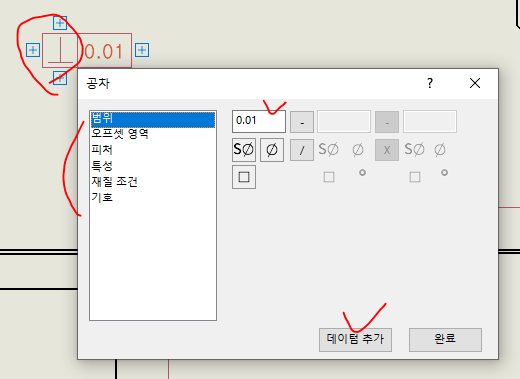

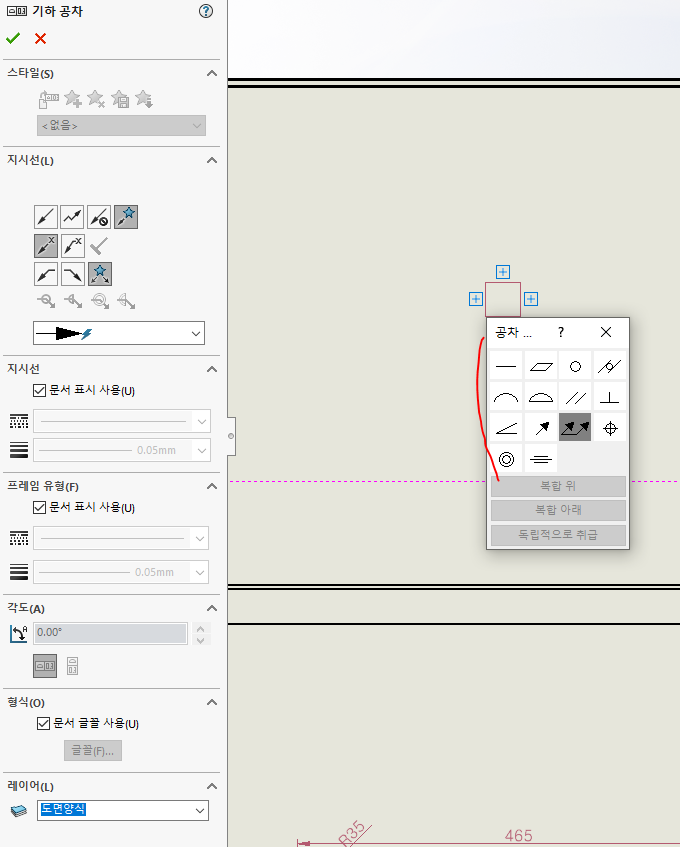

우선 기하공차를 삽입->주석>기하공차 를 클릭하면 아래와 같이 공차 기준을 정합니다.

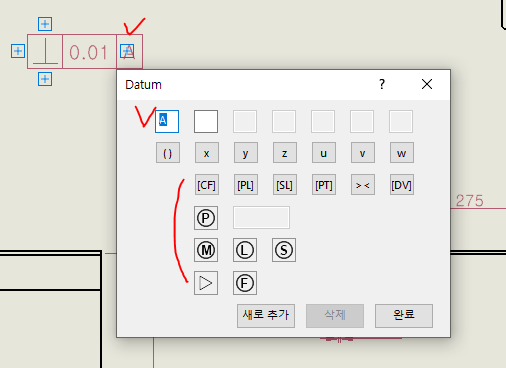

예제로 직각을 클릭하고 수직(90도)의 공차를 입력하고 데이텀(기준)이 있다면 데이텀을 정의하면 됩니다.

완료하면 아래와 같은 표시가 됩니다.

허전하니 화살표를 넣어서 어느 위치에 직각도가 나와야하는지 표시합니다.

이렇게 표시하면 "A" 지점을 기준으로 직각도 0.01mm 안에 직각이 나와야 합니다.

참쉽죠~

=====================================================================

치수에 공차 넣는 것은 너무 쉽습니다.

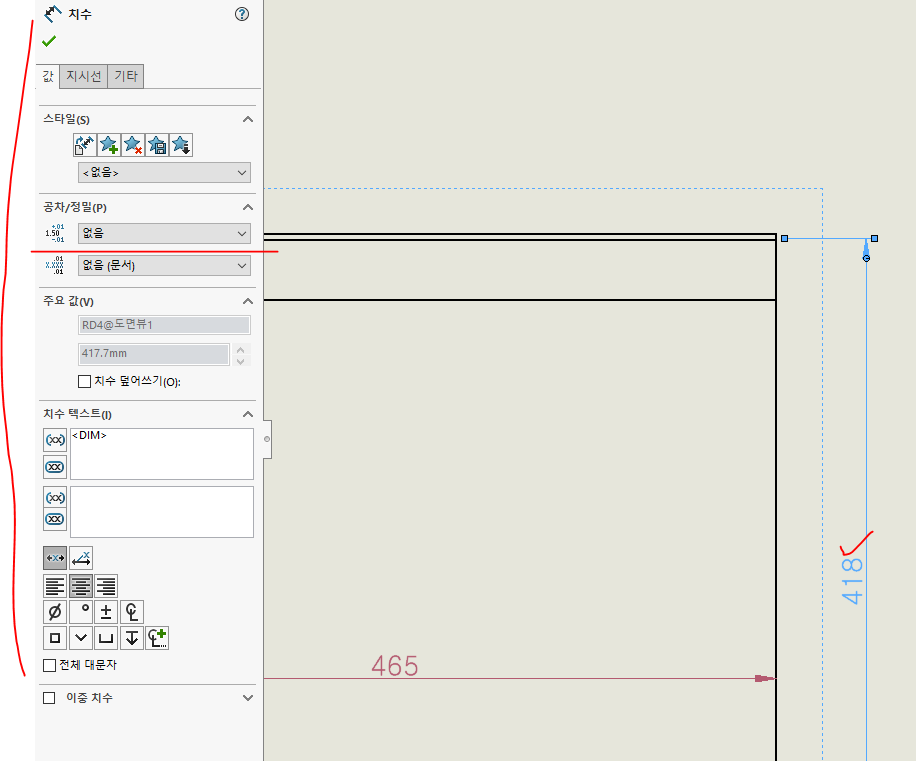

치수를 클릭하면 좌측에 설정이 활성화 됩니다. 공차/정렬에서 공차를 없음을 공차 맞춤을로 변경하면

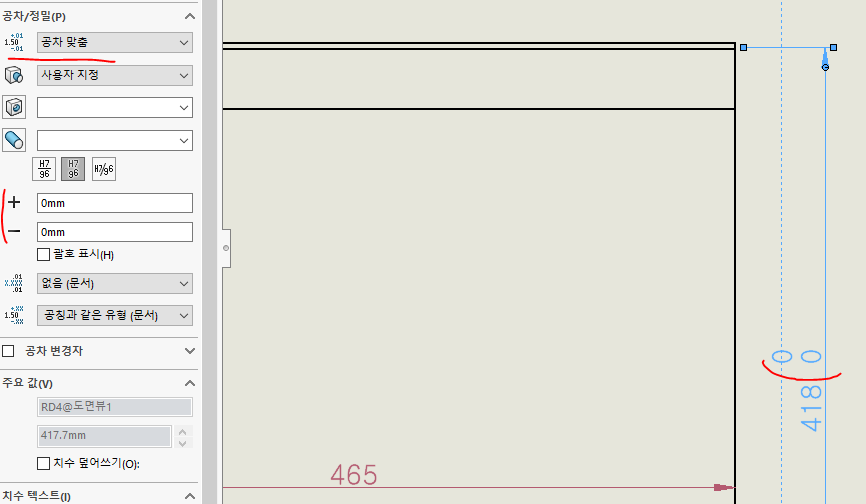

아래와 같이 +/-가 활성화 됩니다.

치수를 보면 0/0이 표시된 것을 확인 할 수 있습니다.

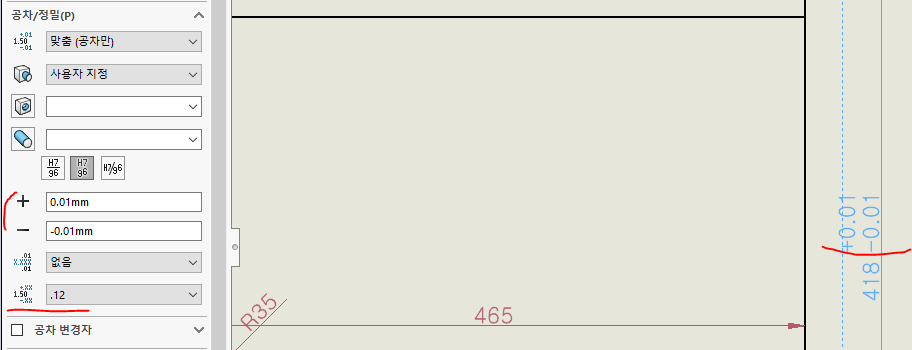

+0.01 / -0.01 을 작성하면 아래와 같이 표시 됩니다.

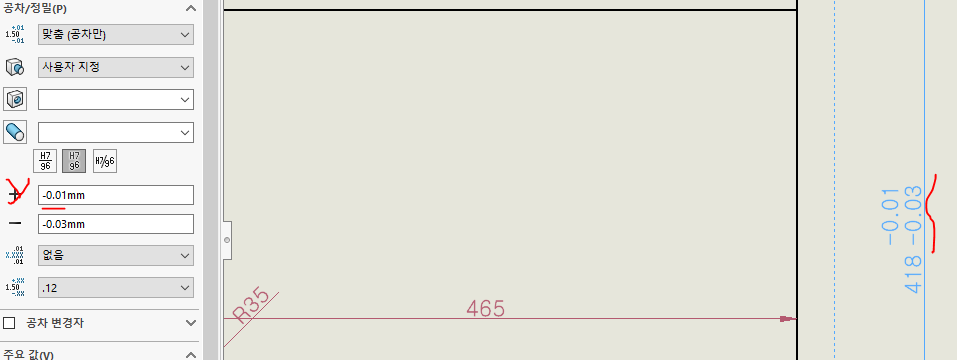

간혹 둘다 -로 또는 둘다 +로 두고 싶다면

숫자 앞에 "-" 마이너스 표시를 작성하면 됩니다.

플러스도 동일하니 한번 해보시면 금방 이해가 될 것입니다.

이상 마치겠습니다.

다음에는 도면 품번을 일괄 변경하는 방법 알려 드릴께요~
