솔리드 웍스 모션 스터디 기초, 애니메이션, 동작 기초-01

솔리드 웍스 애니메이션, 모션 스터디에 대해서 알아 봅시다.

카티아와 다르게 정말 쉽게 되어 있습니다.

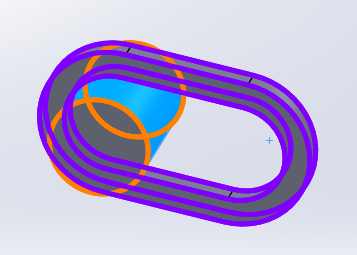

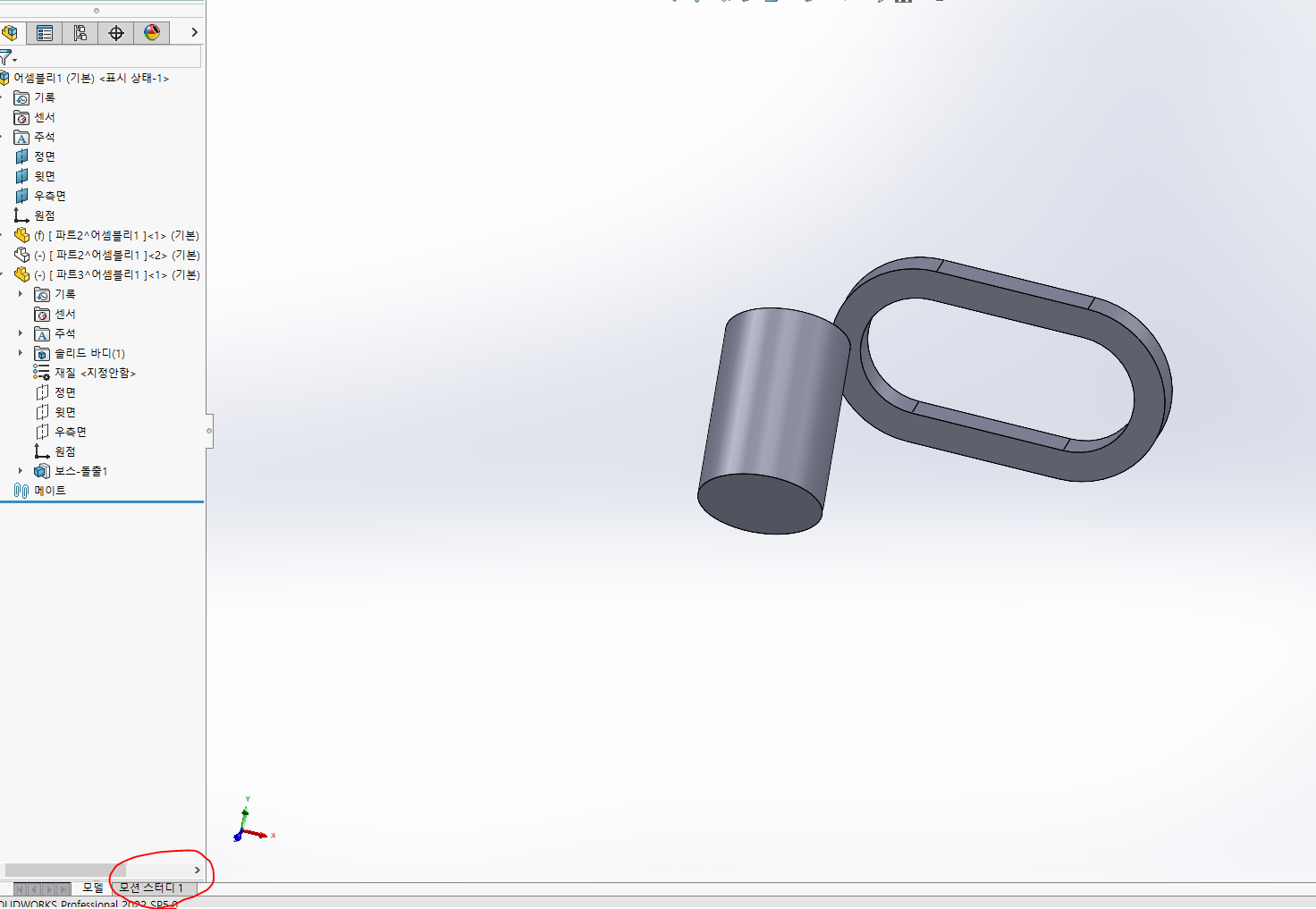

우선 다른 프로그램을 실행 할 필요 없이 솔리드웍스를 실행했다면 좌측 하단 밑에 모션 스터디 창이 있습니다.

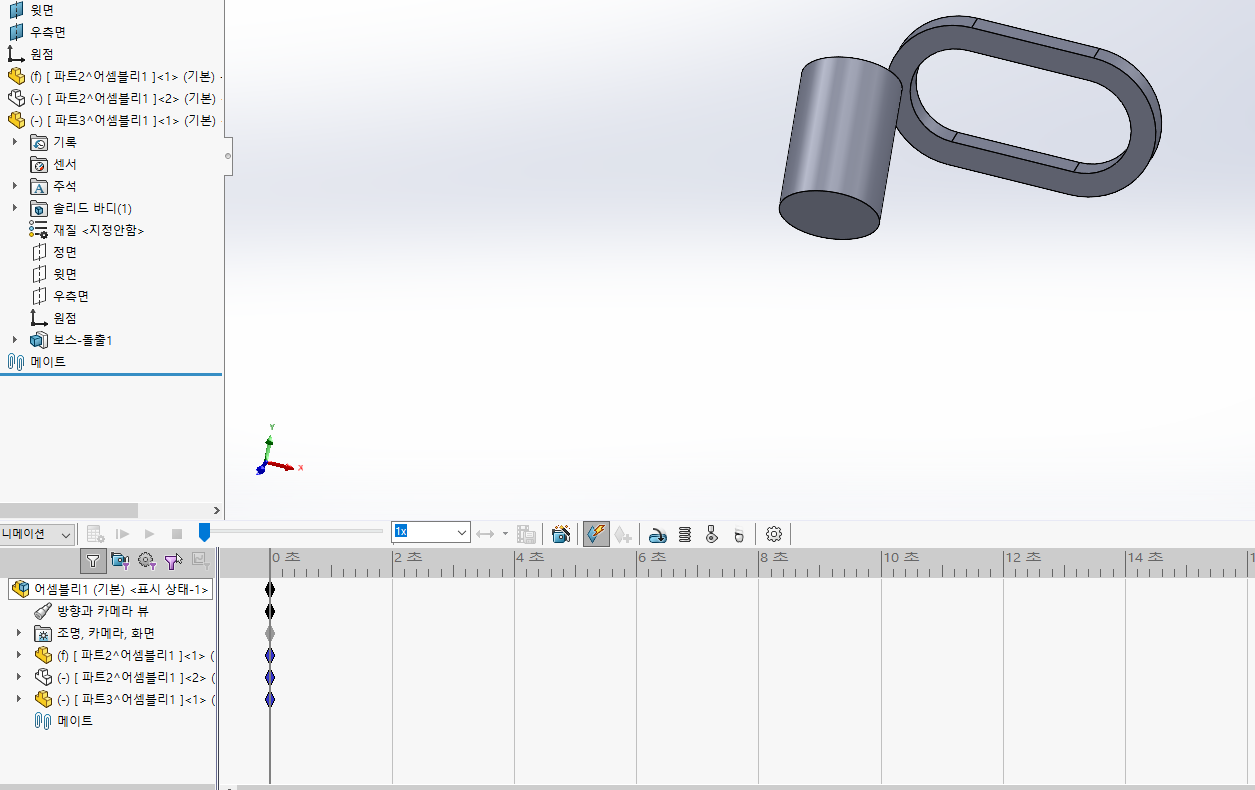

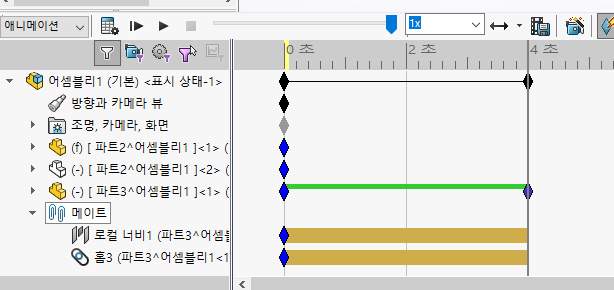

창을 활성화시키면 아래의 그림처럼 타임 라인이 생깁니다.

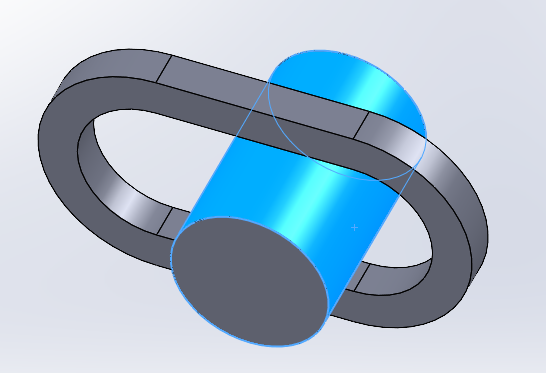

우선 두 모형을 메이트 시켜 줍니다.(메이트 없으면 움직이지 않거나 불규칙적이게 됨)

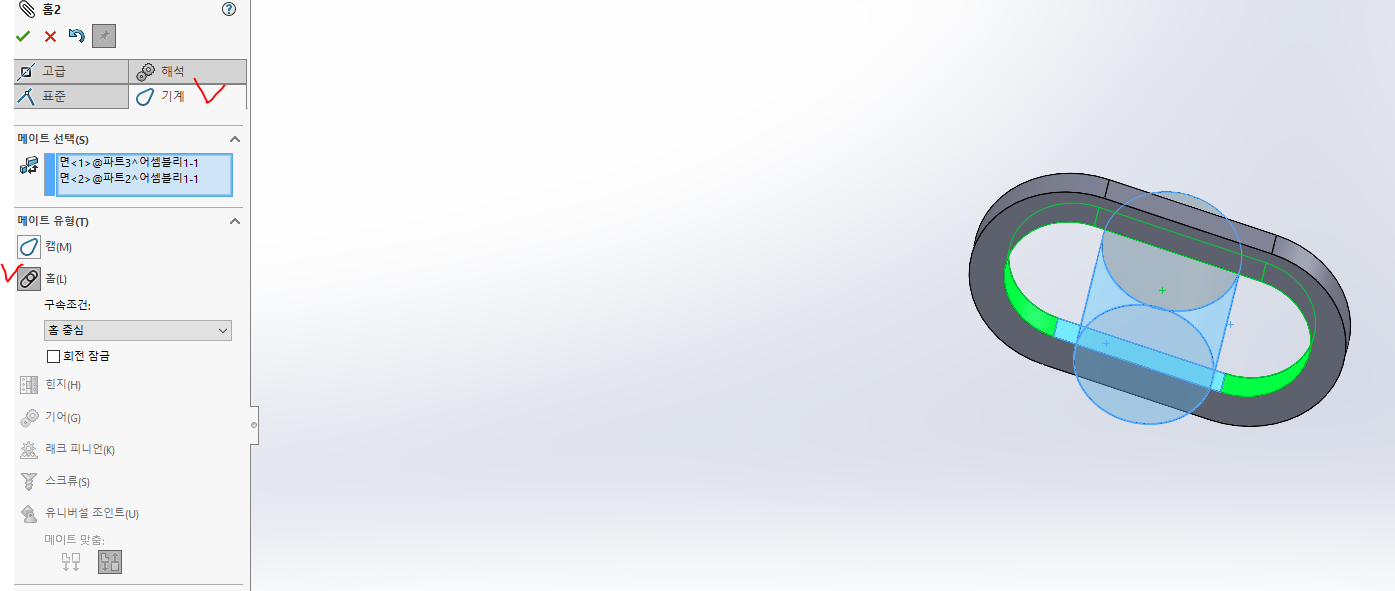

좌우로 움직여야 하기 때문에 기계요소를 사용합니다.

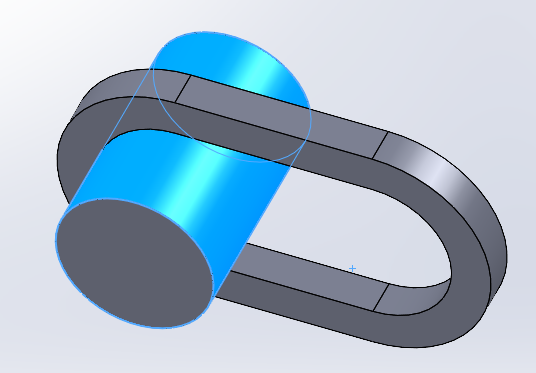

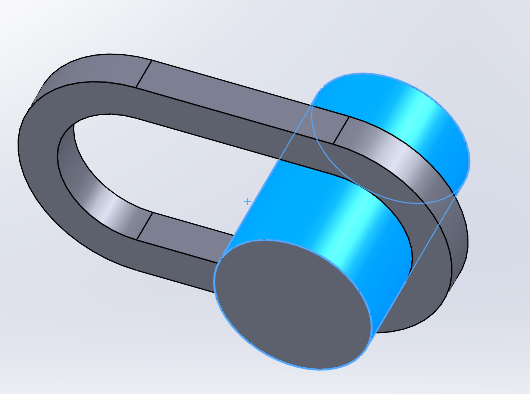

이제 마우스로 움직이면 좌우로 자연스럽게 움직입니다.

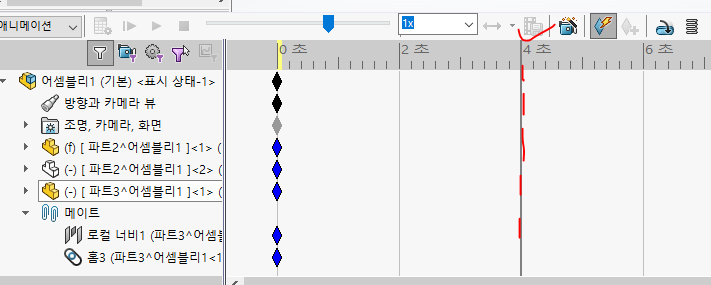

타임 라이에서 4초에 클릭을 하고 파트를 원하는 방향까지 움지이면



아래와 같이 타임 라이니 생성되면서 동작의 기본이 생겨납니다.

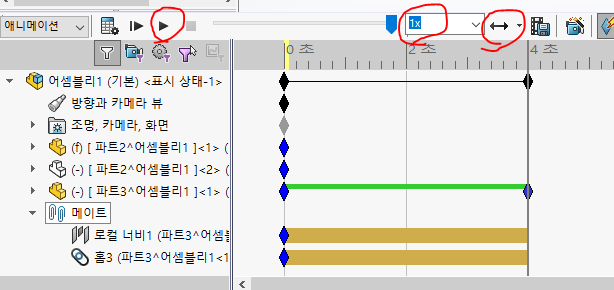

우측에 배속(속도) 선택, 양방향으로 움직일지 단반향으로 움직일지 선택하고 좌측 플래이를 누루면 움직이는 것을 확인 할 수 있습니다.(설정이 잘 되었다면 스무스하게 움직일 것입니다.)

위의 원리로 여러가지 가능 합니다. 위 아래 움직인다던가 좌우로 움직인다던가  되는 것이라던가 여러가지 응용이 가능합니다.

체인도 설정 가능하니 우선 체인 메이트를 완성 후에 모션 스터디로 이동 합시다.
