건축물에 사용 되는 샌드위치 판넬의 규격

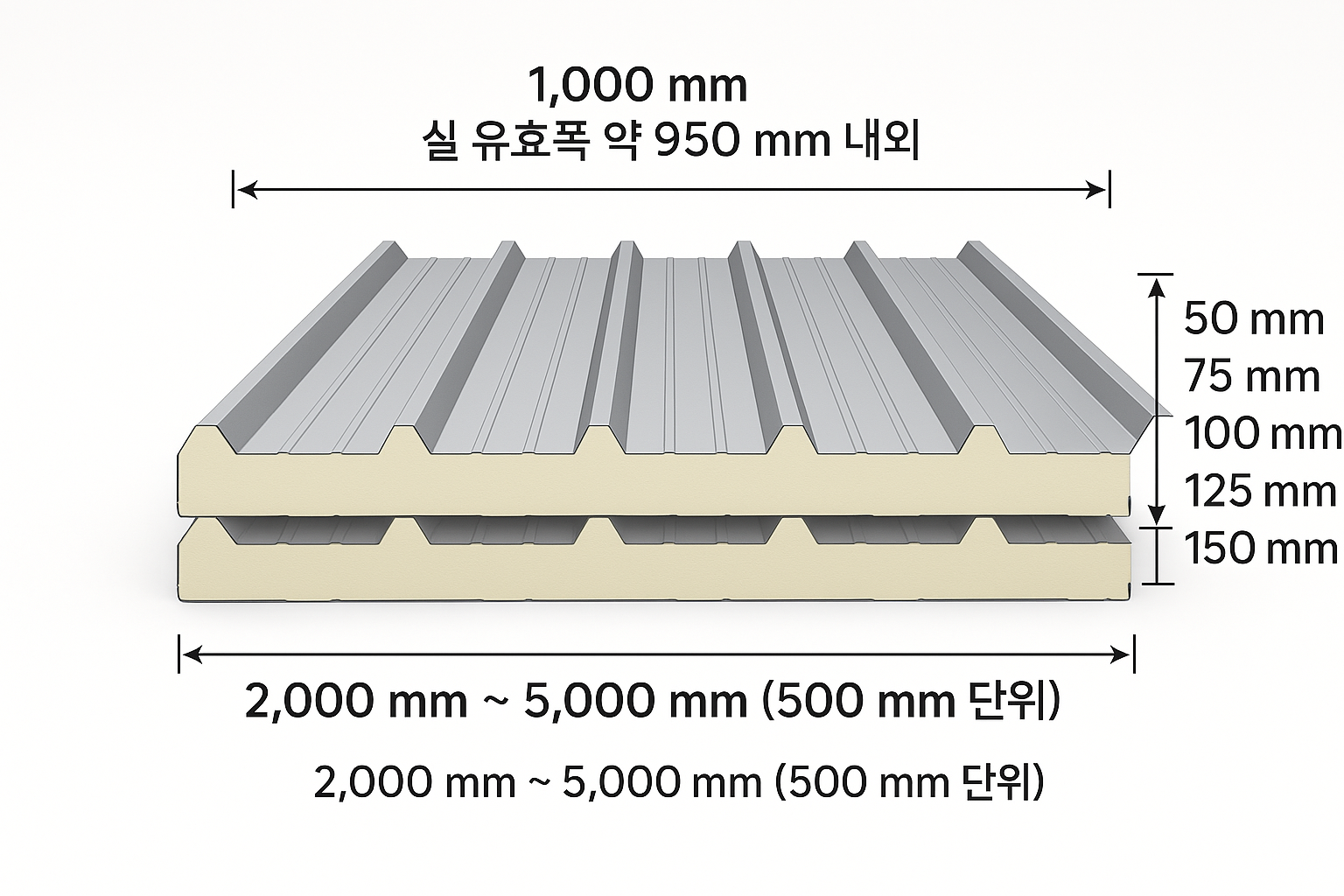

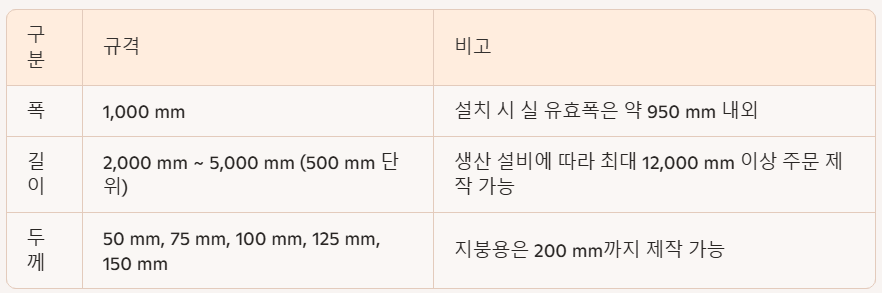

건축물에 주로 사용되는 샌드위치 패널의 표준 규격은 다음과 같습니다.

-상기 규격은 업계에서 가장 보편적으로 사용되는 기준이며, 제조사별·사양별로 폭·길이·두께가 일부 다를 수 있기 때문에
정확한 치수는 대리점에 문의 하시기 바랍니다.

하기 그림은 샌드위치 판넬의 제작

┌──────────────────────────────────────────────┐
│   외피 강판 (0.5mm Galvanized Steel)                                                          │
└───┬──────────────────────────────────────────┘
    │ 접착제 Layer
┌───▼──────────────────────────────────────────┐
│   코어① PU Foam (50mm)                                                                           │
└───┬──────────────────────────────────────────┘
    │ 접착제 Layer
┌───▼──────────────────────────────────────────┐
│   중간 강판 (0.5mm Galvanized Steel)                                                          │
└───┬──────────────────────────────────────────┘
    │ 접착제 Layer
┌───▼──────────────────────────────────────────┐
│   코어② PIR Foam (75mm)                                                                          │
└───┬──────────────────────────────────────────┘
    │ 접착제 Layer
┌───▼──────────────────────────────────────────┐
│   내피 강판 (0.5mm Galvanized Steel)                                                          │
└──────────────────────────────────────────────┘



• 다층 샌드위치 패널 장단점
  • 장점: 단열 성능 극대화, 구조 강성 증대, 가벼운 중량
  • 단점: 제조 공정 복잡↑, 단가 상승
• 시공 시 고려사항
  • 이음부(조인트) 방수·기밀 처리
  • 판넬 확장·수축 보상(고정 핀 간격, 실리콘·폼 시공)
  • 외부 마감 색상·코팅(내후성, 미관)
• 응용 분야
  • 냉동·냉장 창고 벽·지붕
  • 산업용·물류센터 외벽
  • 클린룸(제약·반도체)
