솔리드 웍스 애니메이션, 모션 스터디, 움직이기

오늘은 솔리드 웍스에서 구성품의 움직임을 통하여 설계를 잘하였는지 확인 해보는 모션 스터디를 알아 보겠습니다.

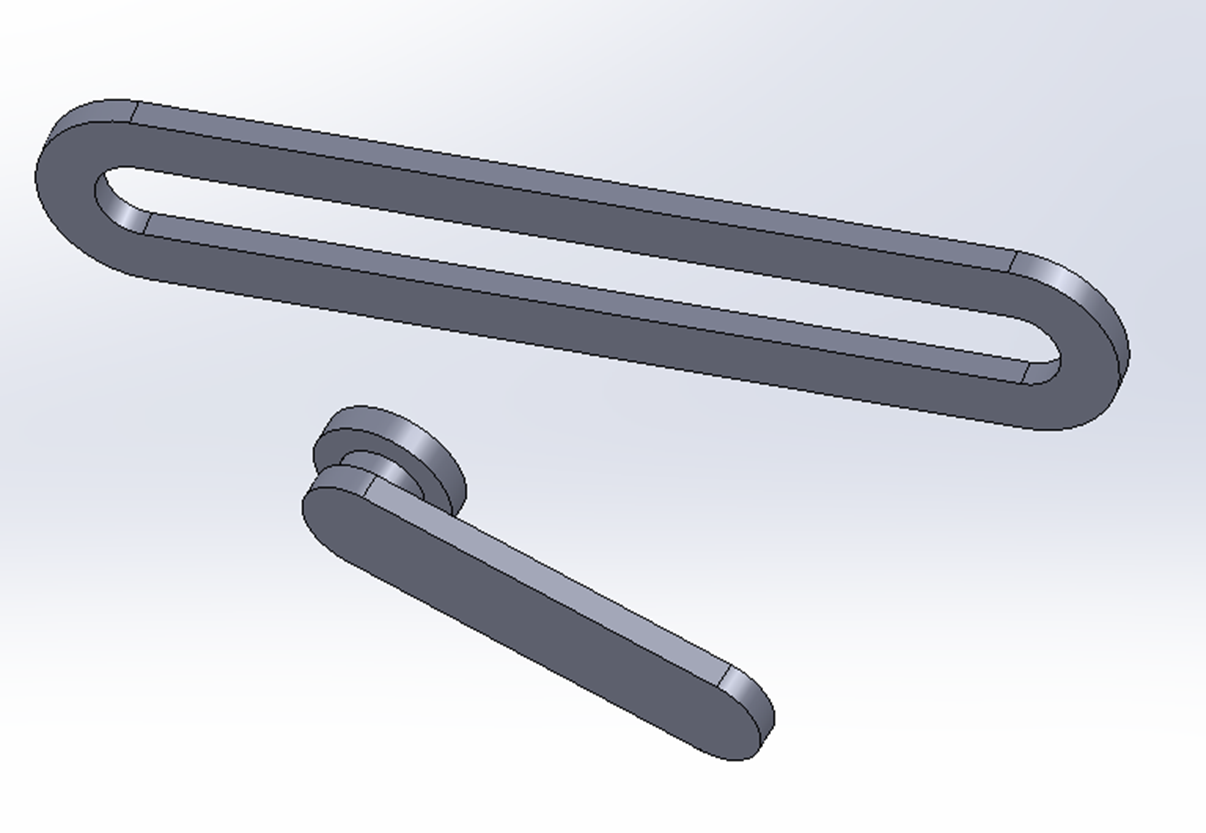

우선 구성품 1과 2를 설계 합니다.

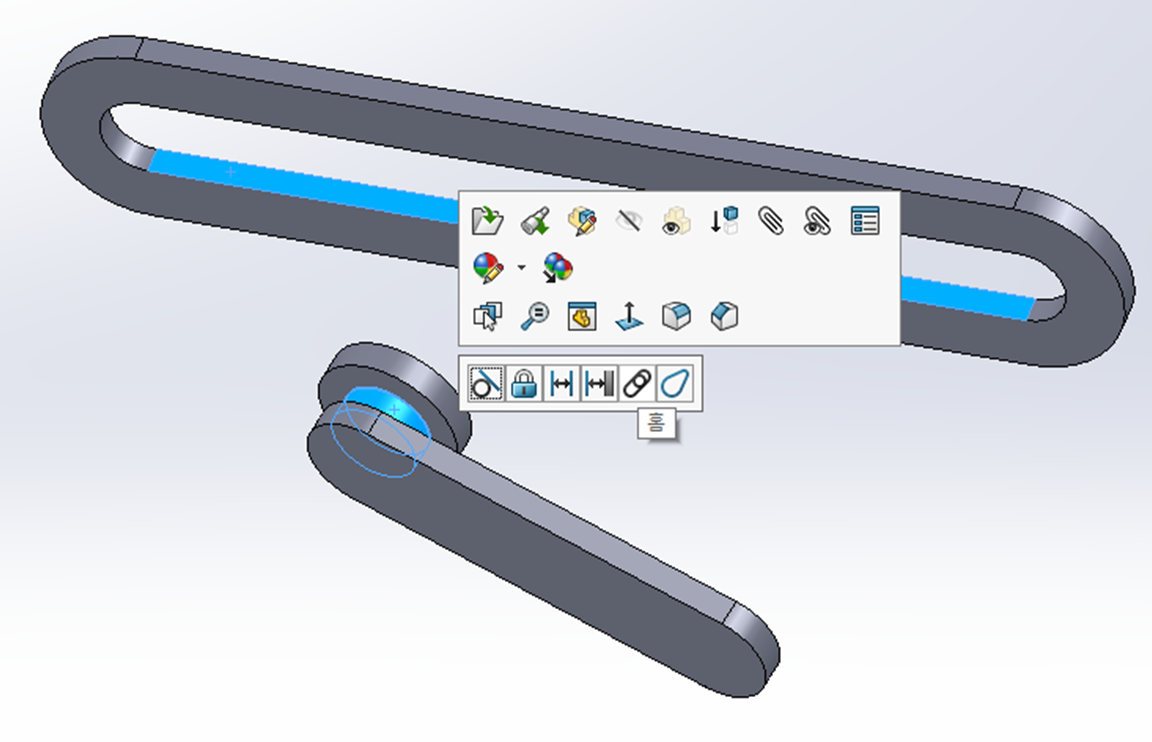

구성품을 원하는 모양으로 메이트(조립) 합니다.

조립 할 때에는 움직임에 맞게 조립 해야합니다.

반응형

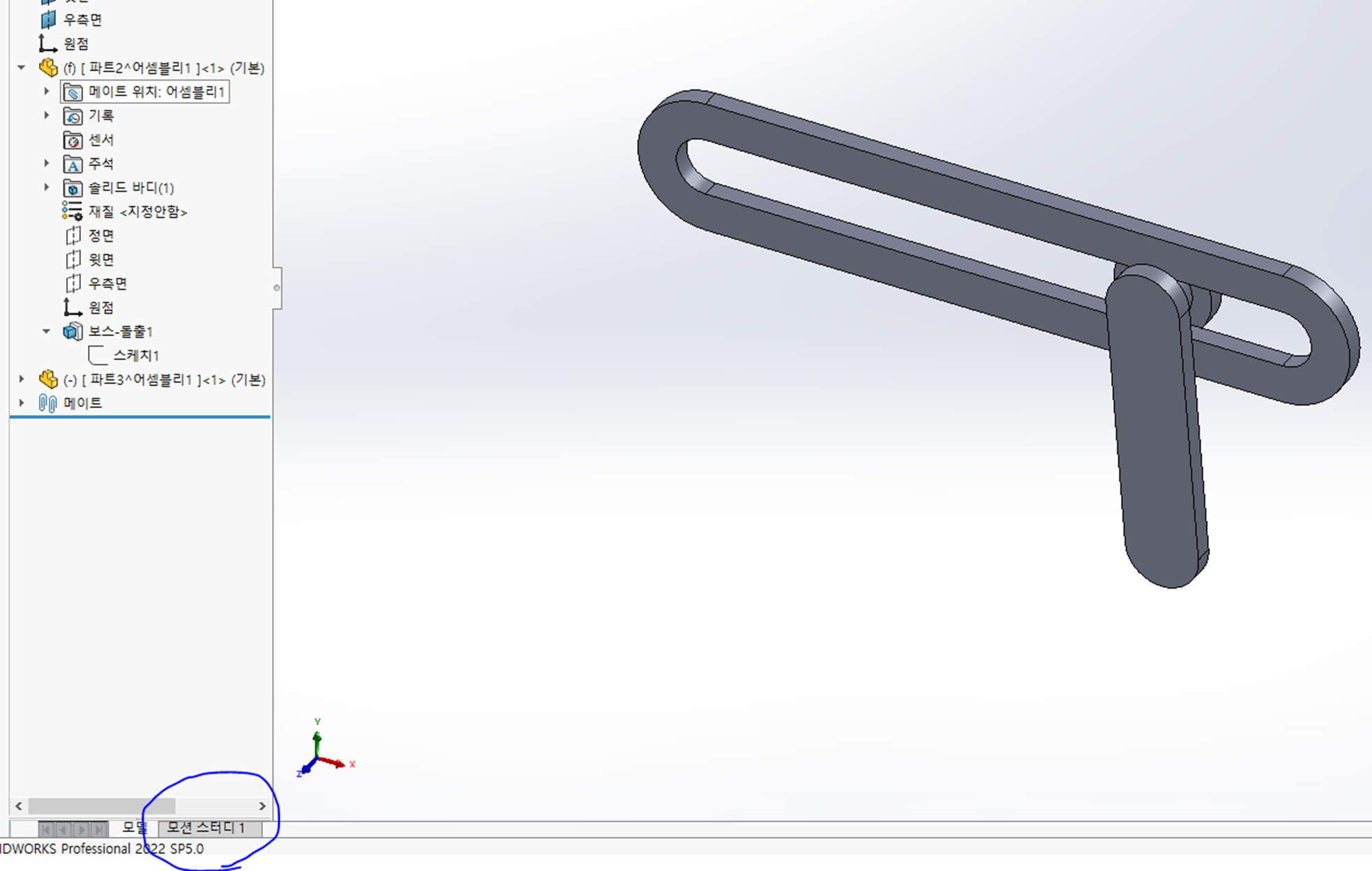

하기 그림의 표시에 모션스터디 장을 클릭합니다.

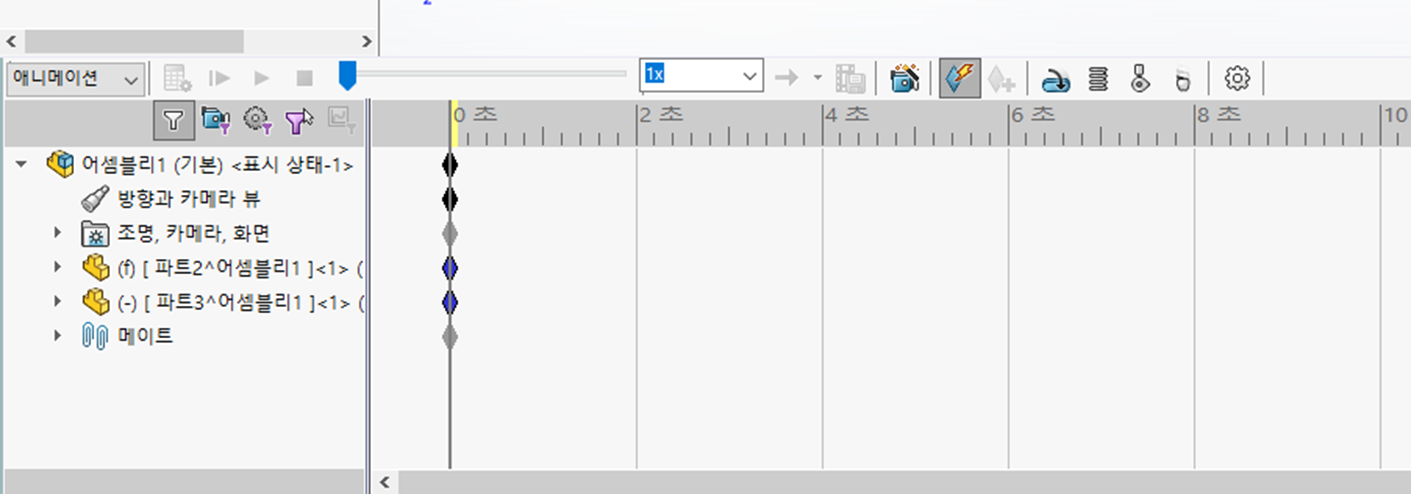

클릭하면 모션 스터디 할 창이 활성화 됩니다.

원하는 부품을 클릭하고 초단위에 바를 올린후 구성품의 위치를 움직입니다.

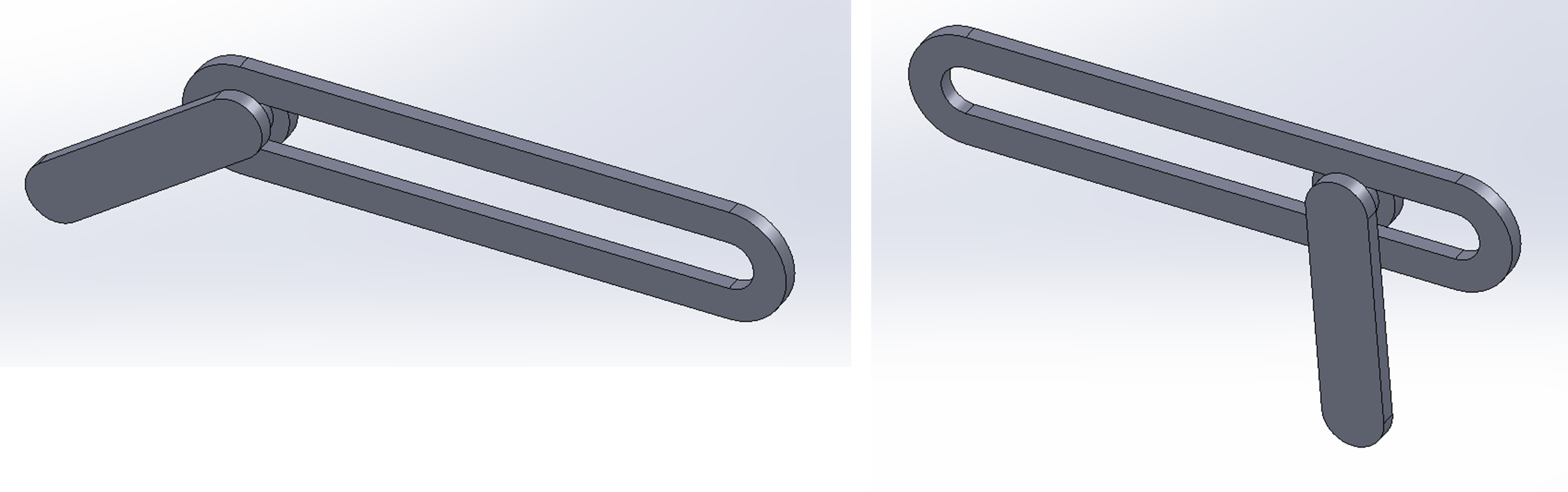

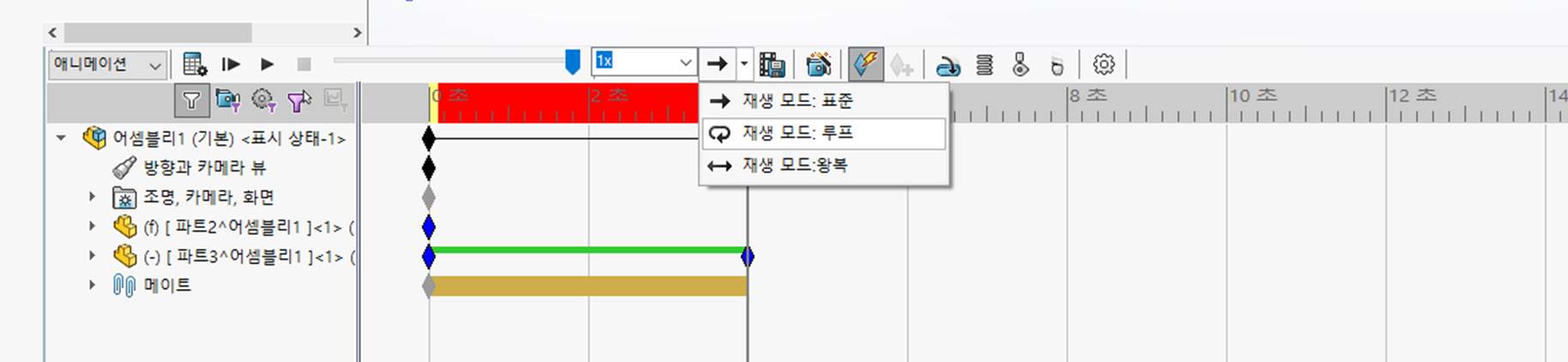

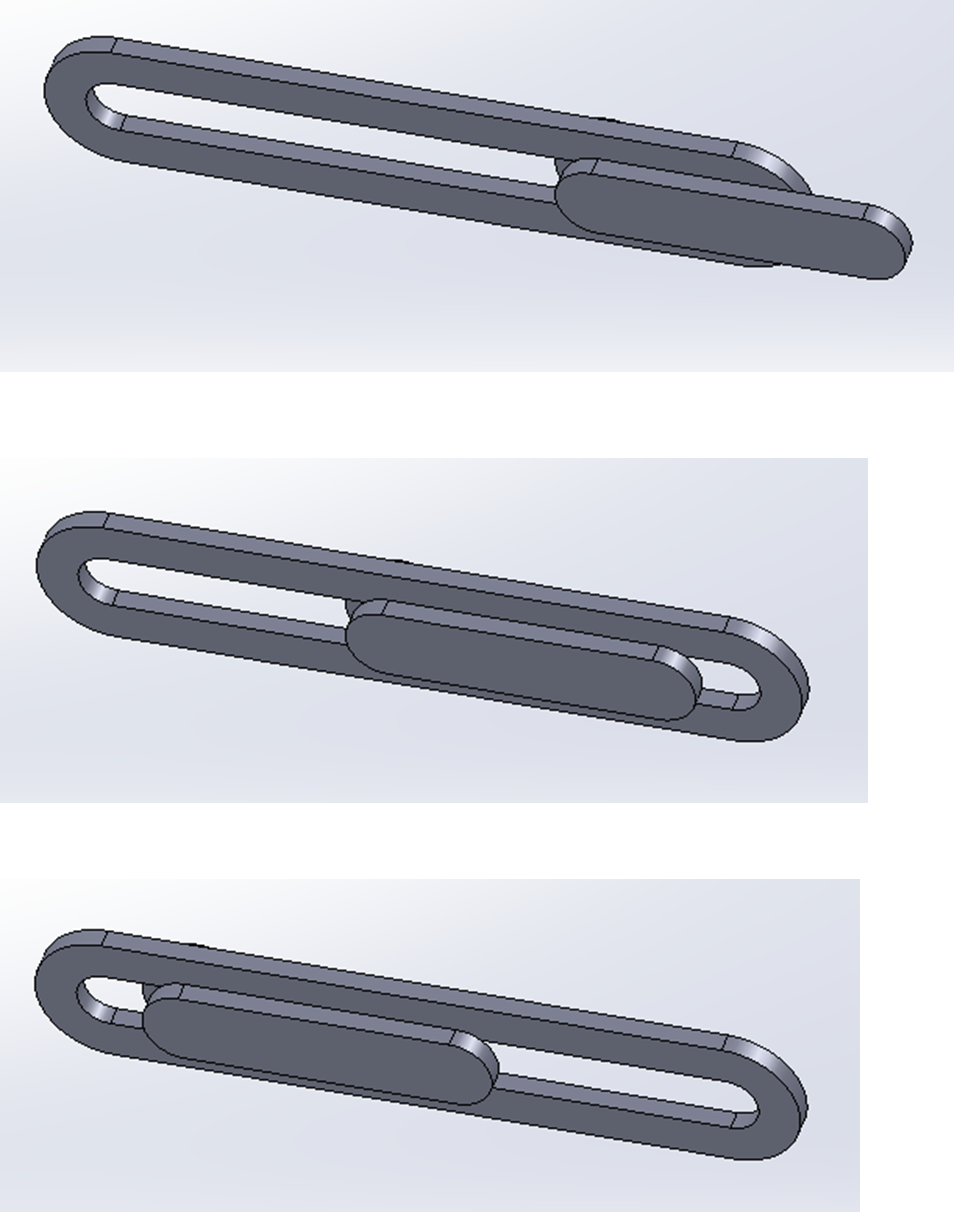

왼쪽에 플레이 버튼을 누르면 기본적으로 표준 재생모드로 가는데 일방향으로 보고싶다면 루프, 왕복을 보고 싶다면 왕복을 클릭하면 아래의 그림과 같이 움직입니다.



이상입니다.

감사합니다.
