이번 시간은 스프링 단독으로 있는 것이 아닌 어떠한 형상위에 적용 되는 스프링을 그려보겠습니다.

우선 스프링의 밭침 형상을 만듭니다.

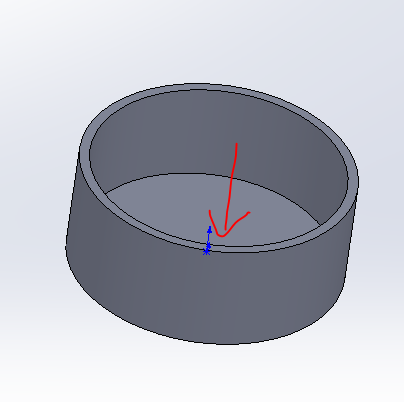

그리고 시작은 원 안의 밑 판에서 시작 할 예정입니다.(위치는 어디든 상관 없습니다.)

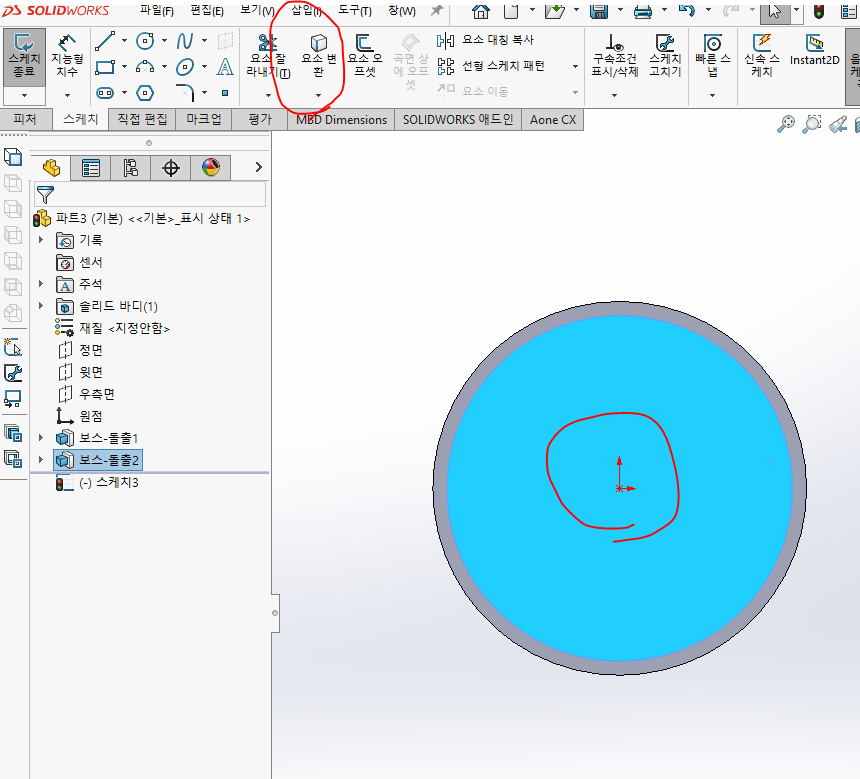

바닦면에서 스케치를 누르고 한번더 클릭해서 표면을 잡고 요소변환을 합니다.

그럼 내측을 기준으로 원이 생겨 납니다.

반응형

스케치 아웃을 하여 나옵니다.

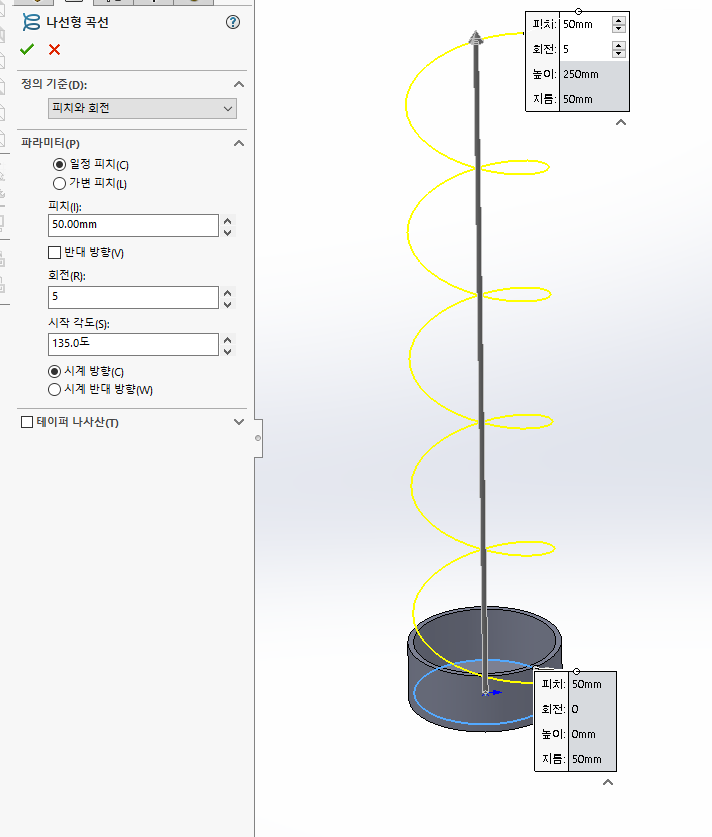

다시한번 피처 → 곡선 → 나선형 곡선을 클릭하면 아래의 그림과 같이 만들어 집니다.

확인을 눌러 나선형 회전 실선을 만듭니다.

이상태에서 일반 원형 이라면 스윔의 원형 프로파일로 만들면 됩니다.

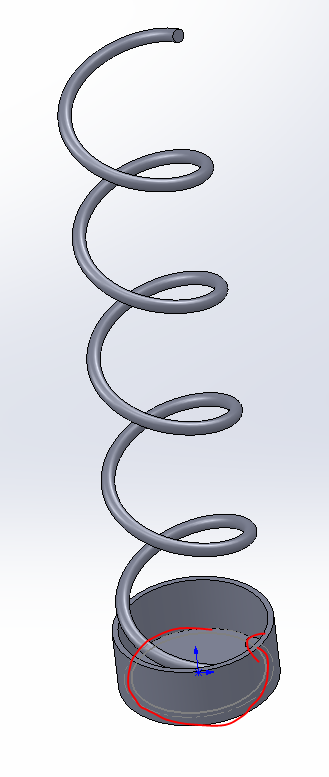

위의 그림과 같이 형상이 나오는 것은 바닦면의 넓이와 회전 나선의 외곽 둘레가 동일해서 나타는 형상입니다.

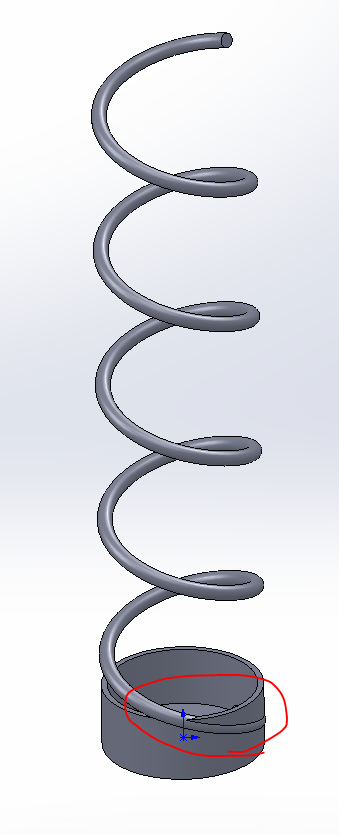

회전 실선의 바닦면의 둘레 값을 변경하면 위의 그림과 같이 형상이 해결 됩니다.

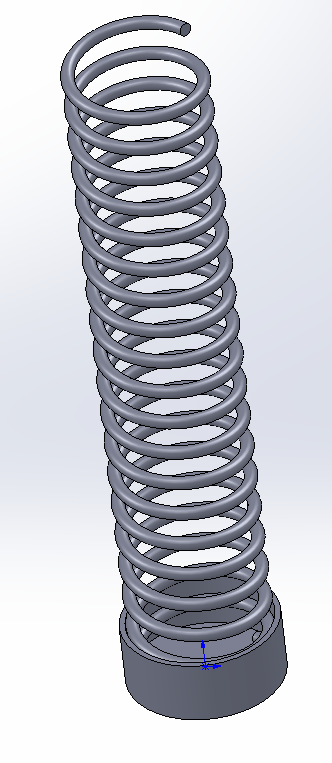

^^ 피치(높이)만 조종하면 아래의 그림과 같이 만들 수 있습니다.
